Niyə yoxlama klapanları sənaye maye idarəetmə sistemlərində əsas avtomatik komponentlər hesab olunur?

Sənaye maye idarəetmə sistemlərindəklapan yoxlamaqMedianın təsadüfi geri axınının qarşısını almaq üçün hazırlanmış, nasos və mühərriklər kimi avadanlıqlar və sənaye proseslərinin sabitliyini təmin etmək üçün hazırlanmış vacib avtomatik komponentlərdir. Qabaqcıl istehsal imkanları və qlobal ixrac təcrübəsi olan peşəkar bir istehsalçı kimi,Tianjin Milestone Valve ŞirkətiMüxtəlif sənaye ehtiyaclarını ödəmək üçün yüksək performanslı çek klapanları və digər sənaye klapanlarının təmin edilməsinə diqqət yetirir. Beləliklə, çek klapanlarını başa düşürsən?

Çek klapan nədir?

A klapanBağlayan hissəsi (dairəvi klapan diski) öz çəkisi və maye təzyiqi altında fəaliyyət göstərən avtomatik bir klapandır. Onun əsas funksiyası, orta səviyyəli, onu müxtəlif sahələrdə maye nəqliyyat sistemlərində əvəzolunmaz bir komponent halına gətirməkdir. Əl ilə və ya yarı avtomatik klapanlardan fərqli olaraq, çek klapanları xarici bir güc mənbəyi tələb etmir - onların əməliyyatı, real vaxt və etibarlı qarşısının alınmasını təmin edərək, orta səviyyənin dinamik təzyiqi ilə tamamilə idarə olunur.

Çek klapanlarının əsas funksiyaları

Mühitin geri çəkilməsinin qarşısını alır: bu ən əsas funksiya. Boru sistemlərində, yoxlama klapanlar, istehsalın fasilələrinin qarşısını almaq, sistem təzyiqi azaldıqda, medianın arxayınlığının qarşısını alır.

Nasoslar və sürücü mühərrikləri qorumaq: Arxa axını nasosların tərsinə, potensial olaraq zərər verməsinə səbəb ola bilər, daxili komponentləri və sürücü motorunu yüklənərək, nəticədə baha başa gələ bilər. Bu riski aradan qaldıraraq, geri axdıqdan dərhal sonra klapanları yoxlayın.

Konteynerlərdən etibarlı şəkildə axıdılması: saxlama tankları və ya təzyiq gəmilərində klapanlar, klapanların bir yönlü axınının idarə olunması, təhlükəsiz axıdılması və Sifon arxasında və ya çirklənmənin qarşısını alan medianın bir yönlü axınına nəzarət edir.

Təhlükəsiz İzolyasiya: Check klapan, ikiqat qorunma sistemini yaratmaq üçün qapı klapanları ilə birlikdə istifadə olunur. Məsələn, yüksək təzyiqli boru kəmərlərində yoxlama klapanlar geri axınının qarşısını alır, qapı klapanları isə texniki xidmət üçün əl izləməsinə imkan verir və bununla da ümumi sistem təhlükəsizliyini artırır.

Çek klapanlarının növləri: lift və yelləncək klapanları

Valve diskinin hərəkətinə əsasən, yoxlamaq klapanlar əsasən lift yoxlama klapanlarına və çek klapanlarına bölünür. Hər növün fərqli sənaye ehtiyacları üçün uyğun unikal struktur xüsusiyyətləri və tətbiq ssenariləri var.

Lift yoxlama klapanını

Lift yoxlama klapanının quruluşu bir qapı qapağına bənzəyir, ancaq valve diskini idarə edən bir valve gövdəsi yoxdur. Valve Disc, axını idarə etmək üçün vana oturacağı boyunca şaquli (yuxarı və aşağı) hərəkət edir.

İş prinsipi

Açılış prosesi: İnlet ucundan (aşağı tərəfdən) çıxış sonuna (yuxarı tərəfdən) çıxışın ucu (yuxarı tərəfi), giriş təzyiqi, valve diskinin öz çəkisi və axın sürtünməsinin birləşdirilmiş müqavimətini dəf edərək, klapan diskini yuxarıya itələyir. Bu, orta səviyyəli klapan kreslosundan, klapan diskindən kənarlaşdırır və rəvan keçməyə imkan verir.

Bağlanış prosesi: Orta səviyyə geriyə axmağa cəhd edərsə, tərs təzyiq, klapan diskini aşağıya itələyir. Sonra öz çəkisi və tərs təzyiq altında, klapan diski klapan kreslosuna qarşı möhkəm bir şəkildə basır, boru kəmərini möhürləyir və geri çəkilməlidir.

Əsas üstünlüklər

Tez-tez təzyiq dəyişikliyi olan sistemlər üçün idealdır.

Qapalı olduqda yüksək möhürləmə dəqiqliyi, aşağı sızma tələbləri olan media üçün uyğundur.

Tipik tətbiqlər

Su təchizatı və drenaj sistemləri.

Qazan Feedwater boru kəməri və elektrik stansiyalarında buxar sistemləri.

Orta səviyyədən çox yüksək saflıq tələb edən yüngül sənaye sektorları.

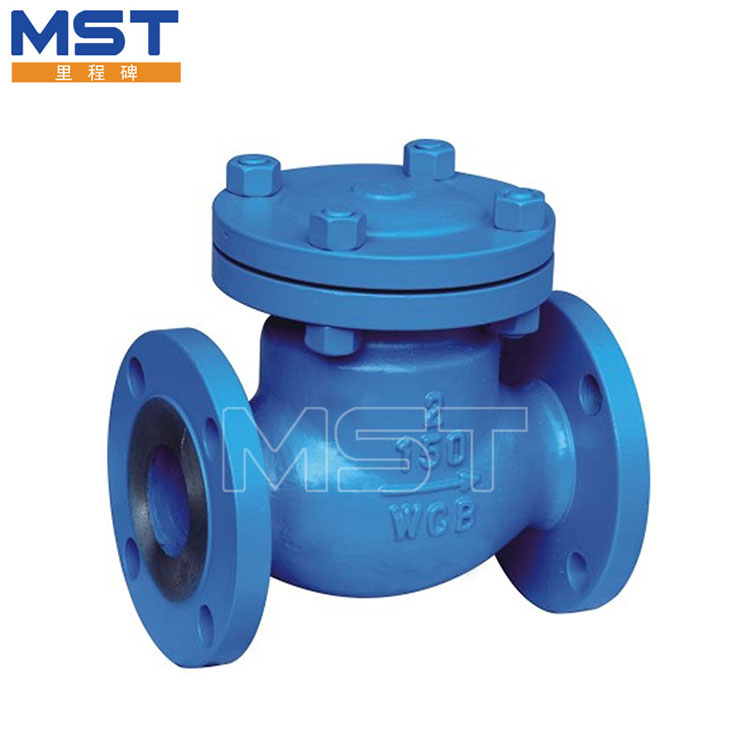

Swing tipi yoxlama klapan

Yelləncək tipini yoxlamaq klapan, fırlanan ox və quraşdırılmış bir diskə (ümumiyyətlə klapan oturacağının yaxınlığında yerləşən) bir disk var. Disk, bu oxun ətrafında şaquli hərəkət etməkdənsə, açmaq və ya bağlamaq.

İş prinsipi

Açılış prosesi: Orta istiqamətdə irəliləyəndə, onun təzyiqi, orta üçün bir keçid yaratmaq, klapan kreslosundan uzaqlaşmaq üçün diski sürüşməyə məcbur edir. Diskin yelləncək bucağı orta axın dərəcəsi-daha yüksək axın dərəcələri ilə müəyyən edilmiş, axın müqavimətini minimuma endirərək daha böyük bir açılış bucağı ilə nəticələnir.

Bağlama prosesi: Geri axarkən, tərs orta təzyiq, vana oturacağına doğru dönmək üçün diski itələyir. Disk, daha sonra arxa təzyiq altında oturacağını möhürləyir, geri çəkilmir. İş prinsipi lift tipi yoxlama klapanına bənzəyir, lakin yelləncək hərəkəti, klapanın xidmət həyatını uzatmaqla bağlama zamanı təsir gücünü azaldır.

Əsas üstünlüklər

Aşağı axın müqaviməti, geniş diametrli boru kəmərləri və ya yüksək axın səviyyəli sistemlər üçün uyğunlaşır.

Sadə quruluş, asan təmir və mediaya az çirklər olan güclü uyğunlaşma (məsələn, çirkab sular, xam neft).

Tipik tətbiqlər

Neft və qaz boru kəmərləri.

İstilik təchizatı sistemləri.

Metallurgiya sənayesi.
